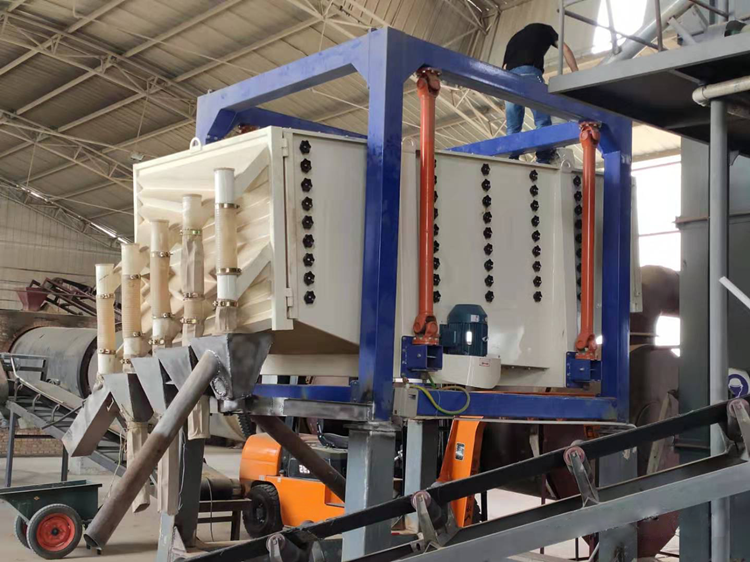

新鄉市三圓堂機械有限公司方形搖擺篩是針對單純追求篩分精度會以產量為代價，而追求大產量又會使得精度下降的這一問題設計出的高精度大產量篩分設備，廣泛用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。 通過方型精密搖擺篩將振動器發生振動加搖擺運動，傳至篩面，從而使物料在篩機前部迅速分散，從而達到高效篩分之目的。

產品特點

1、全封閉結構無粉塵污染，提升工作車間的工作環境。

2、篩分量大，多層分級設計，一機分兩組，一臺抵多臺使用，產量翻倍。

3、無垂直振動，對基礎的動載很小，篩網壽命長；

4、每層篩網均設有篩網防堵清理裝置，篩分機在工作狀態下連續不停地對篩網進行清理，保證篩網不堵孔，延長運行周期；

5、由于采用平面回轉原理，明顯提升了物料的分布狀態，從而提高了篩面利用率，提高篩分效率，降低了成品物料中的粉末含量；

6、篩機振動小、噪音低，符合環境環保要求。

適用行業

食品行業：糖、鹽、味精、面粉、奶粉（粒狀、粉末）、淀粉、豆?jié){、魚粉、米粉、維生素、調味品、糊精（液狀、粉狀）、飲料、果汁、醬油、鳳梨汁、酵母液（液狀）、脫水蔬菜及食品添加劑等各種產品。

化工行業：涂料、鋁銀漿、顏料、油漆（干、液體）、橡膠、碳黑、活性炭（顆粒、粉狀）、助溶劑、膠粉、元明粉、樹脂（小粒、微小球狀、粉狀粒）、PVC樹脂粉粒、檸檬酸、聚乙烯粉（粉狀、顆粒狀）等各種產品。

制藥行業：醫藥中間體、醫用輔料、中藥粉、西藥粉（粉狀）、西藥液、中藥液（液狀）、醫藥原料粉等。

陶瓷、磨料窯業：矽砂（粒狀）、陶土、粘土、泥漿（液狀）、釉藥（粉狀、液狀）、高嶺土、石英砂、石墨、碳化硅、長石、研磨材料、耐火材料（粉狀、粒狀）、玻璃原料及各種窯業相關原料。

金屬、冶金行業：碳化鎢粉、鉛粉、鋅氧粉、金剛砂、鐵粉、二氧化鈦、氧化鋁、合金粉、焊條粉、氧化錳、人造黑鉛、電解銅粉、電磁材料（顆粒、粉末）、鐵銅及金屬類、粉末冶金原料（粉末、粒狀）等等。

其他行業：造紙濾漿、廢水過濾、公害處理等。

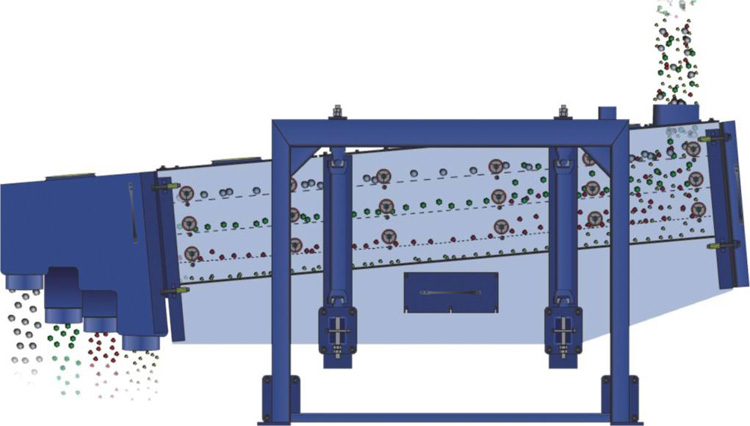

工作原理

平面回轉篩傾角為5~10°的篩體由傳動裝置驅動。物料運動軌跡在進料端為水平圓周運動，在長度方向逐漸變成橢圓運動，在出料端轉變成近似往復直線運動。  通過進料口喂入的物料，在平面回轉篩體運動作用下，均勻的分布在整個篩網上，并產生自動分級，從而使料層下粒度較小的物料迅速過篩，而上面粒度相對較大的物料則向出料端運動。在移動過程中，由于沒有攪拌和垂直跳動，因而其中較小的顆粒緊貼篩面，隨時可以過篩。

平面回轉篩出料端篩體的運動為近似往復直線運動，是篩理作用逐漸減弱。從而使大于篩孔尺寸的顆粒迅速向出口方向移動，直到排出機外，完成物料的整個篩分。在篩理過程中，不斷跳動的彈性跳動小球，有效地防止物料堵塞篩孔，保證了篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡，從而保證了篩體運動的平穩性

生產實例

技術參數
