產品簡介

新鄉市三圓堂機械生產的三次元振動篩分過濾機又稱旋振篩、振動篩、震動篩、圓振篩、過濾機等。其基本原理是利用電機軸上下兩端安裝的重錘（不平衡重錘），將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振篩。旋振篩具有物料運行的軌跡長，篩面利用率及篩分精度高等優點。調節電機上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡，對不同物料進行精確篩分、概率篩分等。

應用范圍

旋振篩廣泛應用于化工、磨料、陶瓷、食品、造紙、冶金、制藥、環境保護等行業。

適用物料

化工行業：樹脂粉，顏料、洗衣粉、微粉，油漆、純堿、檸檬粉等。

磨料、陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒。

食品行業：糖、鹽、 堿、味精、奶粉、豆?jié){、酵母、果汁、醬油、醋等。

造紙行業：糊布涂料、白土泥漿、黑白液、 廢液、造紙波，成水回收。

冶金行業：氧化鈦、氧化鋅、電磁材料、 金屬粉末。焊條粉術等。

制藥行業：中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。

環境保護：垃圾、人畜原尿、廢油、食品廢水、廢水加工等。

產品特點

1.網孔不堵塞、粉末不飛揚、一般篩分轉45um，可篩至500目或0.028mm

2.效率高、設計精巧耐用，任何粉類、粘液均可篩分

3.換網容易、操作簡單、清洗方便

4.網架設計，篩網使用時間長久，換網快只需3-5分鐘

5.雜質、粗料自動排出、可以連續作業

6.體積小，不占空間移動方便

7.篩機可以達到五層，建議使用三層

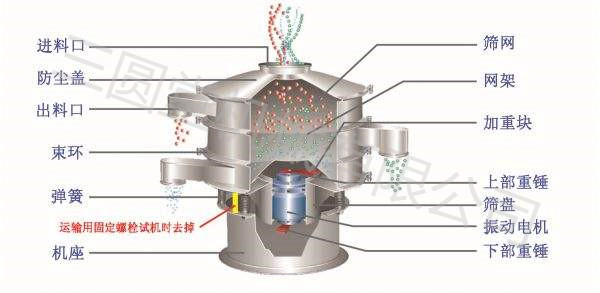

工作原理

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，最終完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

生產實例

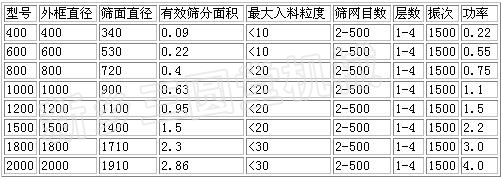

技術參數
