產品簡介

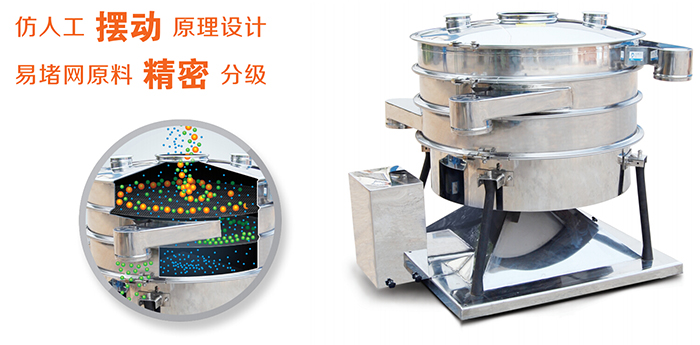

圓形搖擺篩是三圓堂機械設備為了滿足大產量、高精度篩分用戶而設計的一種新型精細篩分設備。搖擺篩是目前有效的模擬人類手工篩分動作和過程的篩分機，其篩分精度、效率及篩網壽均是常規振動篩的5-10倍，適合篩選所有精細范圍的粉末與微粒狀物料，特別是難以處理的物料。

應用范圍

化工、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖 鹽業行業。

適用物料

糖粉、淀粉、豆?jié){、奶粉、鐵粉、合金粉、鋅粉、顏料、洗衣粉、油漆、純堿等物料

產品特點

1.換網方便，可處理干濕物料。

2.全密封結構，防止粉塵污染。

3.選動力驅動系統負荷小頻率低。

4.出料口可以向任意一個方向旋轉，便于安排流水線生產。

5.處理量大，篩分率高，搖擺篩篩分精度一般在95％以上。

6.設計降低了運行個維修成本，大大延長了使用壽命。

7.整體設備相對體積小、重量輕、安裝維修便利且噪音污染小。

8.不會出現一般振動篩經常出現的堵網問題，解決了部分物料難篩分的問題。

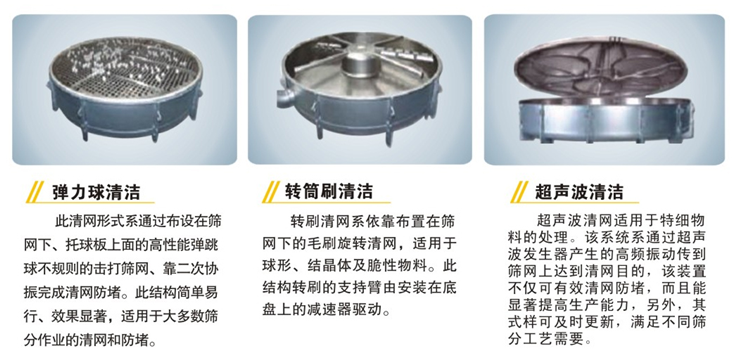

清網方式

彈力球清潔

此訓網形式黑通過布設在篩網下、托球板上面的高性能彈跳球不規則的擊打篩網、靠二次協振完成清網防此結構簡單易行、效果顯著，適用于大多數篩分作業的清網和防堵。

轉筒刷清潔

轉刷清網系依靠布置在篩網下的毛刷轉清網,適用于球形、結晶體及脆性物料。此結構轉刷的支持臂由安裝在底盤上的減速器驅動。

超聲波清潔

超聲波清網適用于特細物料的處理。該系統系通過超聲波發生器產生的高頻振動傳到篩網上達到清網目的，該裝置不僅可有效清網防堵，而且能顯著提高生產能力，另外，其式樣可及時更新，滿足不同篩分工藝需要

工作原理



1、基本的運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調

2、每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整

3、因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

4、水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

5、此次過程在每篩層之間重復進行。

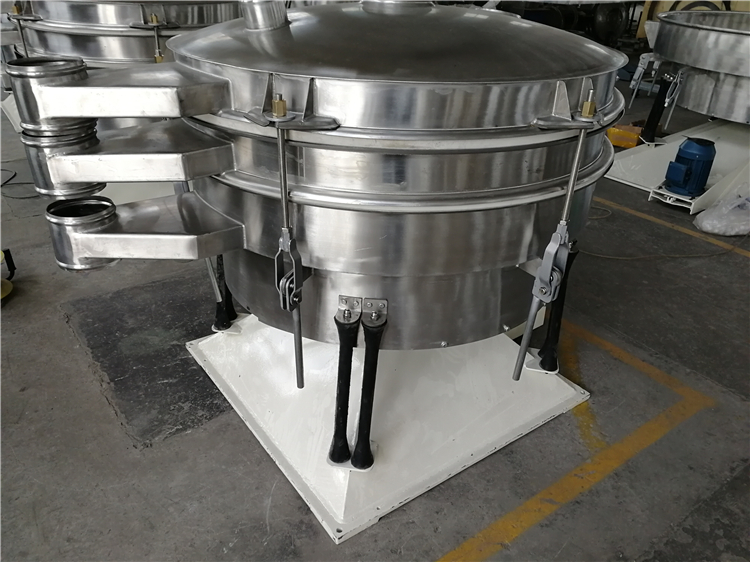

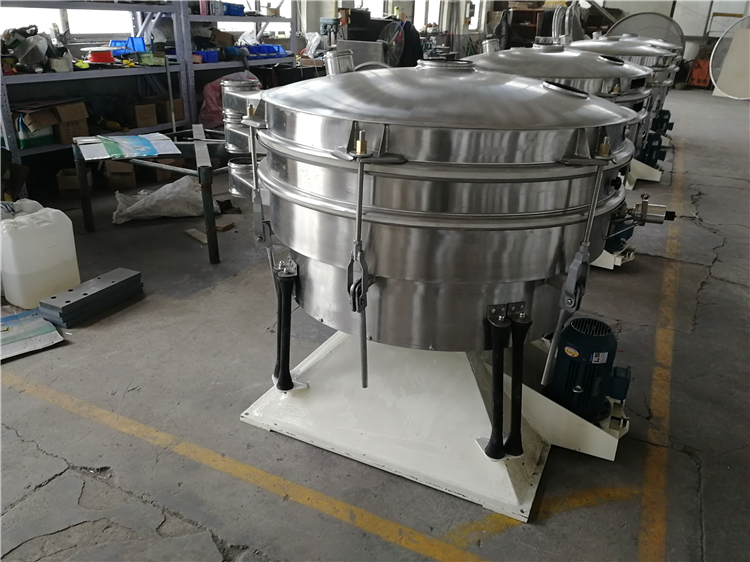

生產實例

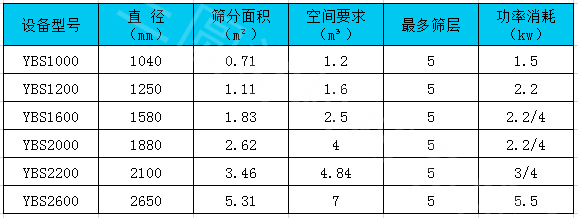

技術參數
