產品簡介

白砂糖方形搖擺篩從篩機運行軌跡來看，屬于非線性的慣性篩，特別適于細小顆粒和微細粉物料的分級處置。其篩面和篩框可用多種材料和一致技術加工制造，并可在多層疊加使用。搖擺篩為全封閉構造，基本不存在物料粉塵外溢，構成凈化的景象，并可方便的加設干燥，冷卻，除塵，清洗等輔助設施。

應用范圍

通常適用于食品、水泥、化肥、造紙、化工、冶金、陶粒、有色金屬、非有色金屬、糧食、磨料或礦山等行業中。

適用物料

方形搖擺篩適用于各種與顆粒、粉粒有關行業的干、濕式篩分。

產品特點

一.相對處置量大、篩分效率高、搖擺篩篩分精度一般在95％以上。

二.選用低頻率、小負荷工況、動力系統對配備及物料感染小。

三.配備相對體積小、重量輕、安裝復雜、維修便利且動力消耗少、噪音污染小。

四.出料口可在360°圓周內任意調定、便利技術安排。

五.想象精致、結構共同、可以無效的提高配備使用壽命、降低運行及維修成本。

六.篩面可方便的加設清網裝置，可有效處置篩面堵塞問題。

七.全封閉構造、且密封效果好、基本不存在物料粉塵污染景象。

八.可處置一般振動篩解決不了難篩分的物料，比如目數較的復雜堵網的物料。

產品結構

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。

篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；

驅動裝置包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型精細篩分機與現有篩分機相比具有結構先進實用、性能穩定可靠、安裝調試方便、制造費用低等優點。

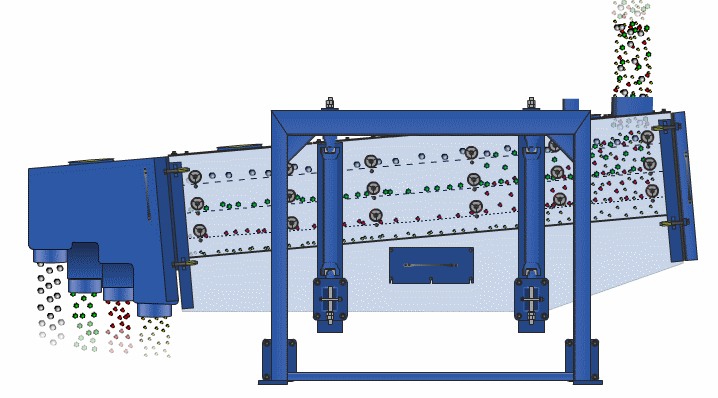

工作原理

根據方形搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°~5°）。回旋篩的工作原理為，篩機起動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

生產實例

技術參數
