產品簡介

新鄉市三圓堂機械有限公司方形搖擺篩是針對單純追求篩分精度會犧牲產量為代價，而追求大產量又會使得精度下降的這一問題設計出的高精度大產量篩分設備，廣泛用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。 通過方型精密搖擺篩將振動器發生振動加搖擺運動，傳至篩面，從而使物料在篩機前部迅速分散，從而達到**篩分之目的.

應用范圍

新材料、冶金、金屬粉末、礦物粉末、食品、鹽、糖、磨料、飼料等行業。

適用物料

無論什么形狀的顆粒：球形、條索狀、柱狀、片狀、多棱角等等都會顯示性能.

產品特點

1、方形搖擺篩全封閉的結構,粉塵不飛揚,篩機振動小、噪音低，符合環境**要求。

2、物料在篩面上產生螺旋運動，與網面接觸時間長而且物料始終在網面上滾動，不破壞物料的原有結構，透篩幾率大篩分效果好，產量大，篩分精度高，適合多種物料的篩分和篩選。

3、配備自動張緊和自動清潔的篩網安裝系統,使篩網利用率高、壽命長,換網結構簡便快捷。

4、多層篩框設計機型供客戶選擇，還可以實現復合篩分，產量加倍。

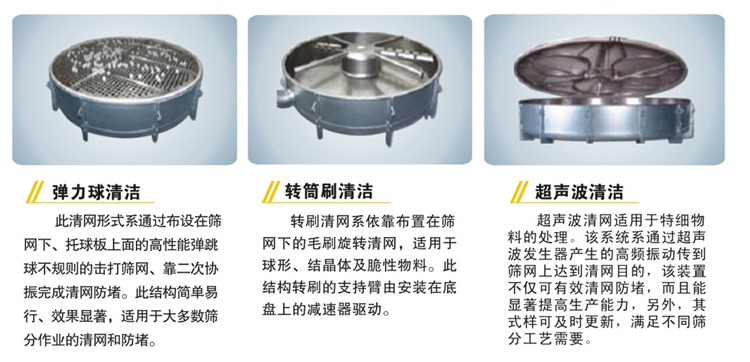

清網方式

彈力球清潔

此清網形式系通過布設在篩網下、托球板上面的高性能彈跳球不規則的擊打篩網、靠二次協振完成清網防堵。此結構簡單易行、效果顯著，適用于大多數篩分作業的清網和防堵。

轉筒刷清潔

轉刷清網系依靠布置在篩網下的毛刷轉清網,適用于球形、結晶體及脆性物料。此結構轉刷的支持臂由安裝在底盤上的減速器驅動。

超聲波清潔

超聲波清網適用于特細物料的處理。該系統系通過超聲波發生器產生的高頻振動傳到篩網上達到清網目的，該裝置不僅可有效清網防堵，而且能顯著提高生產能力，另外，其式樣可及時更新，滿足不同篩分工藝需要

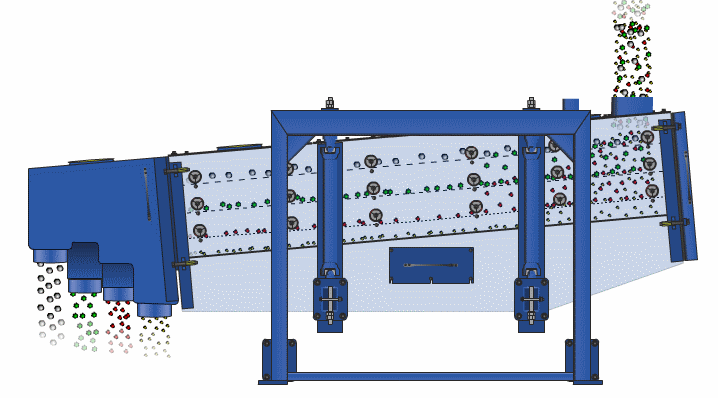

工作原理

篩分方式：

1、回旋式篩分:兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，以達到篩分精度。

2、回旋式逆向篩分:物料篩分由細→中細→中→粗的方式篩分，粗物料起到**的清潔網孔的作用。

3、雙倍處理篩分:進入篩機的物料均勻地分配到兩個層面上，使單臺篩機的處理能力提高近一倍，一臺篩機當兩臺用。

長處：

高達5倍的單位面積產出;準確到6級分離，篩分效率高達90%-99%;使用硅橡膠球、超聲波等清網裝置系統，篩孔不會堵塞。密閉除塵;加速度比振動篩低4-5倍，篩分零件壽命提高而維護減少;噪音低<75分貝。優化重理均衡，地基動態負荷低。

結構原理：

方形搖擺篩基本的**運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。

每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。

因此建立水平與拋擲三維翻滾運動。物料從中間到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離;較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

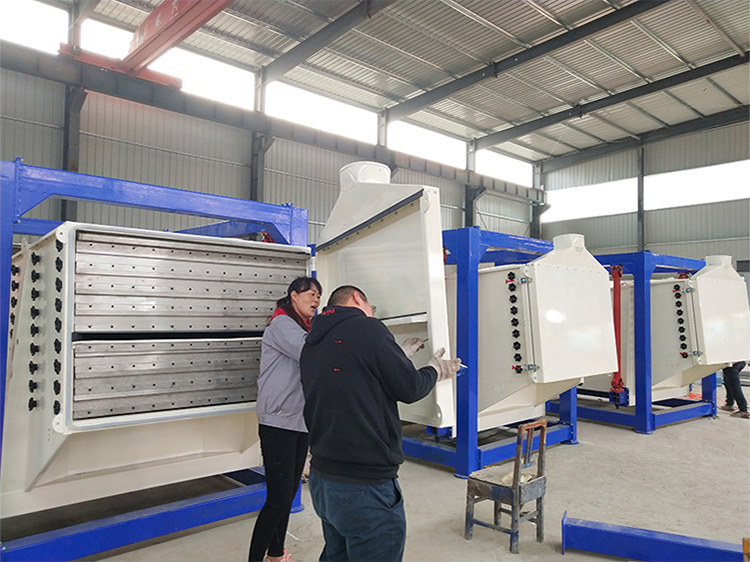

生產實例

技術參數
