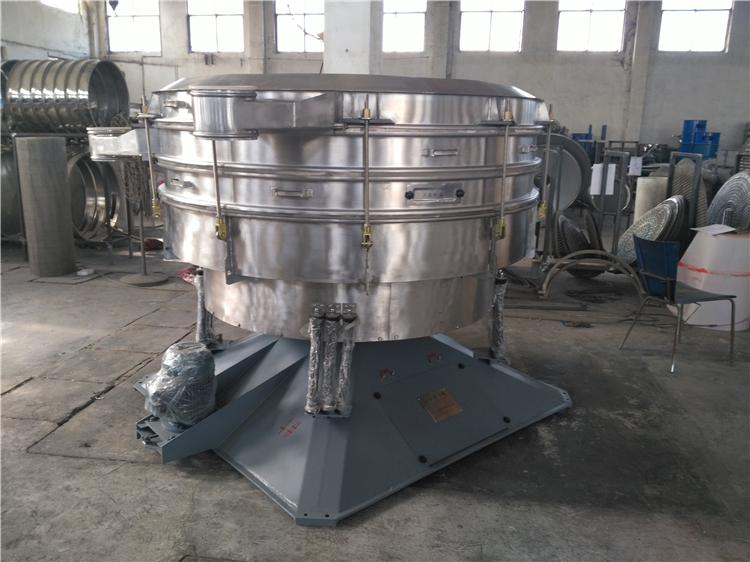

產品簡介

圓形搖擺篩是新鄉市三圓堂機械根據人工搖晃原理而制作的滿足大產量、高密度、超精細的篩分要求，而設計的一種新型篩分機。該機器成功的模擬了人工篩分運動的有效原理，在篩分精度、效率、產量、篩網壽命等方面均是常規振動篩等篩分設備的5-10倍，符合所有精細與細范圍的粉末與微粒狀物料，特別適合篩分難以處理的物料。并可根據物料的物理特性，客戶的不同篩分要求對相互獨立可調的轉速、偏心距、徑向力等參數進行調整，改變物料在篩面停留時間和運動路線，防止易產生靜電而抱團堵網的高附加值粉料，達到高精度高產能的篩分目的。

應用范圍

廣泛應用于化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖 鹽業行業。

適用物料

適用于顆粒藥丸、微丸、微粉、金屬粉末、非金屬粉末、塑料粉末、添加劑、奶粉、豆奶粉、調味料、木糖醇、檸檬酸、蛋白粉、涂料粉末等微粉、粉末、精細粉末的篩分與分級。

產品特點

用于精細粉末的篩分，特別適合難處理的物料。

1、效率高。有效模仿人工篩分動作和過程，物料在篩面呈現漸開螺旋線運動，物料與篩網精密接觸，篩分精度高達90-95%！

2、保護物料。柔和的搖滾篩分，不會對毛料的顆粒原結構形成破壞，不容易產生靜電，對易燃易爆易產生靜電的物料篩分是好的選擇?！?/p>

3、壽命長。物料顆粒的垂直方向加速度值低，柔和搖滾篩分，使篩網不易損壞，大大延長篩網和其他零部件的使用壽命。

4、清潔衛生。彈跳球清潔網面，潔凈衛生，確保篩分的連續性；全封閉作業。

5、拆裝方便。圓形積木式拼裝結構，裝，拆簡單。出料口可隨意360度旋轉。

6、噪音低。噪音低至75dBa，是振動篩等其它篩分設備的五分之一。

7、相對旋振篩、直線篩等傳統篩分設備可達到高達5倍的單位面積處理量。

8、采用低頻率小負荷工作，加速度比振動篩低4.5倍，物料顆粒的垂直方向加速度值低，使篩網不易損壞延長篩網的使用壽命有利于提高設備使用壽命，降低運行及維修成本。

9、采用普通電機作為動力源，比振動電機使用壽命高數倍。

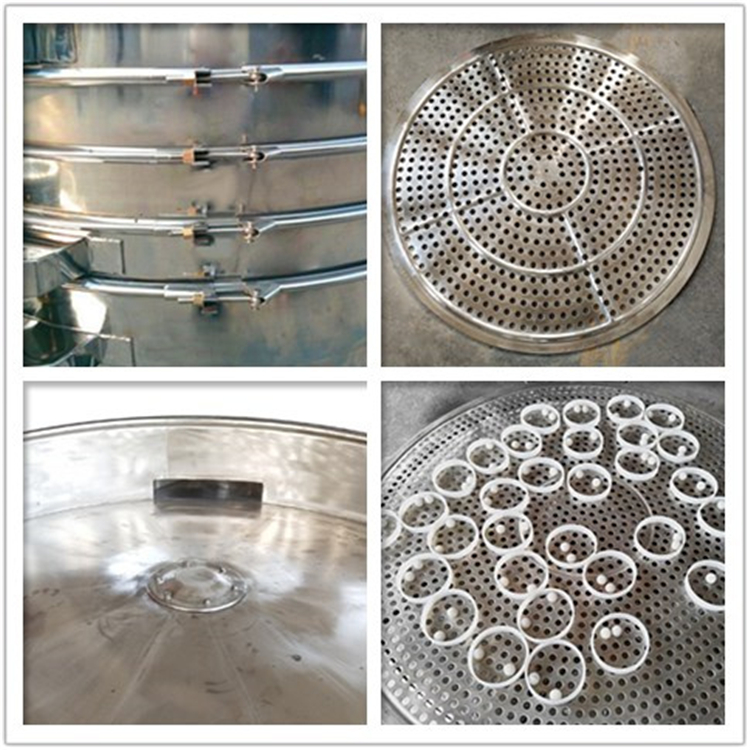

清網方式

彈力球清潔

此訓網形式黑通過布設在篩網下、托球板上面的高性能彈跳球不規則的擊打篩網、靠二次協振完成清網防此結構簡單易行、效果顯著，適用于大多數篩分作業的清網和防堵。

轉筒刷清潔

轉刷清網系依靠布置在篩網下的毛刷轉清網,適用于球形、結晶體及脆性物料。此結構轉刷的支持臂由安裝在底盤上的減速器驅動。

超聲波清潔

超聲波清網適用于特細物料的處理。該系統系通過超聲波發生器產生的高頻振動傳到篩網上達到清網目的，該裝置不僅可有效清網防堵，而且能顯著提高生產能力，另外，其式樣可及時更新，滿足不同篩分工藝需要

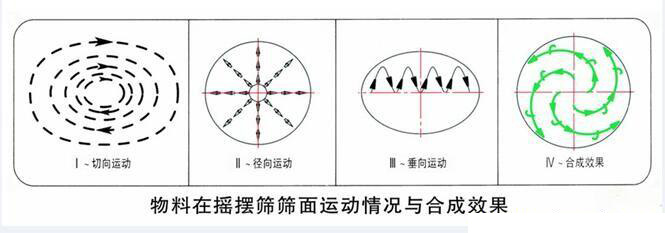

工作原理

1、基本的運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。

2、每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。

3、因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

4、水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

5、此次過程在每篩層之間重復進行。

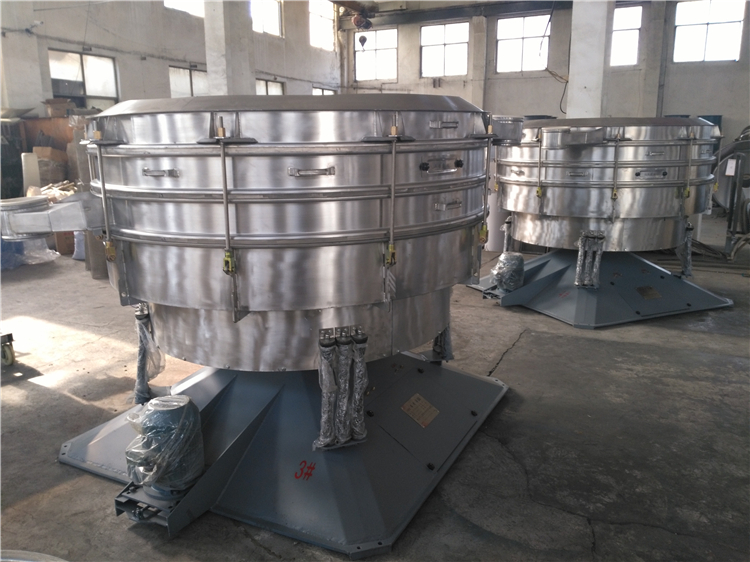

生產實例

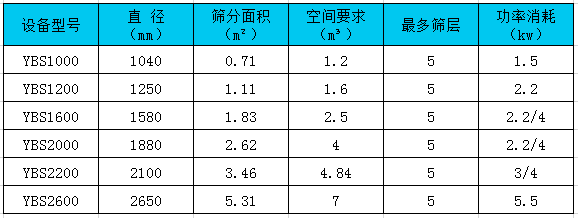

技術參數
