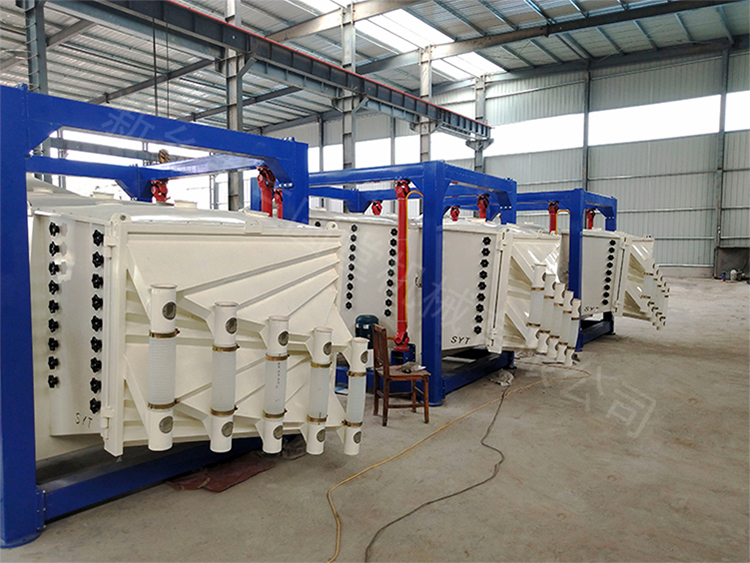

產品簡介

方形搖擺篩是三圓堂公司為了滿足大產量、高密度的篩分要求，而設計的一種多用途新型篩分設備。由于結構和工作原理，使得搖擺篩特別適用于對微粒狀物料和微細粉物料的篩分處理。其全新的設計理念的結構，使之成為接近手工篩分作業的篩分設備，巧妙的把篩--(平面圓周運動)、簸 --(向上拋物運動)結合起來，可通過調整經向角和切向角，改變物料在篩面停留時間和運動路線，達到篩分效果。三圓堂方形搖擺篩成功的模擬了人工篩分運動的有效原理 (篩分精度、效率、篩網壽命均是常規圓篩的5-10倍)。

應用范圍

方形搖擺篩適用于礦業、鑄造、磨料、建材、水泥、化工、化肥、醫藥、輕工、造紙、食品、糖業、鹽業、糧食等各種與顆粒、粉粒有關行業的干、濕式篩分

適用物料

微粒狀物料和微細粉物料

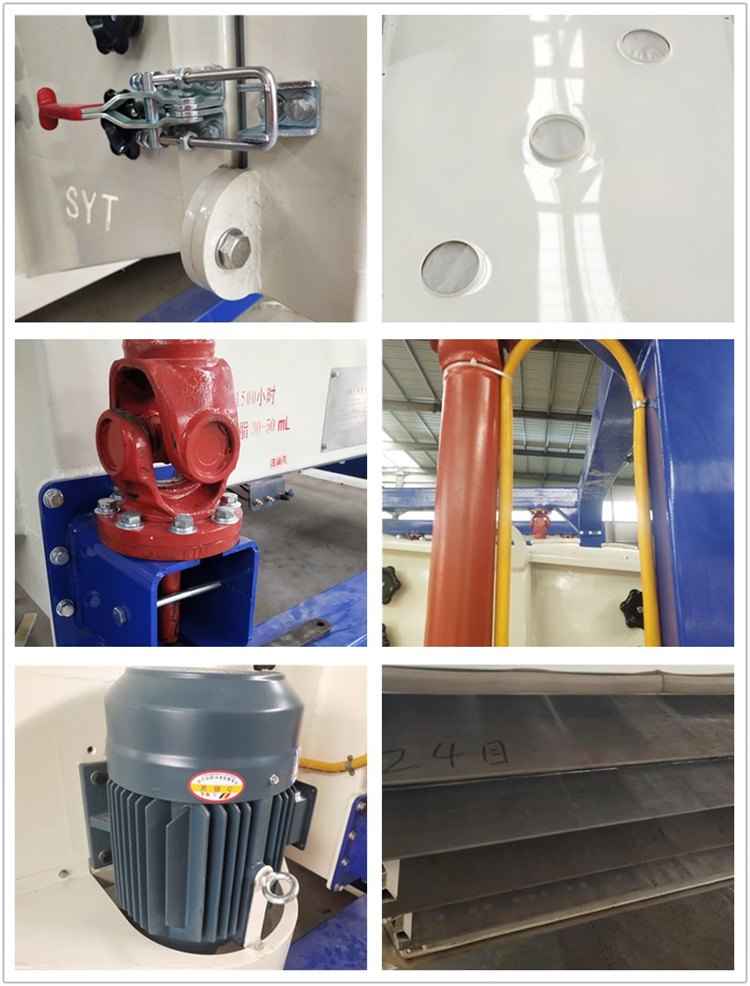

產品特點

1、相對旋振篩、直線篩等傳統篩分設備可達到高達5倍的單位面積處理量。

2、有效模仿人工篩分動作和過程，物料在篩面呈現漸開螺旋線運動軌跡，使物料在相對面積上走過相對長的路程，篩分精度高達90%-95%。

3、設計精巧，圓形積木式拼裝結構，設備相對體積小，重量輕，優化重理均衡，地基動態負荷低。安裝，拆卸簡單。出料口360°圓周內任意調整，便于工藝布置。

4、采用低頻率小負荷工作，加速度比振動篩低4.5倍，垂直方向加速度值低，使篩網不易損壞延長篩網的使用壽命有利于提高設備使用壽命，降低運行及維修成本。另外柔和的搖擺篩分動力系統對設備及所篩分物料作用小，不會對物料的顆粒原結構形成破壞，不容易產生靜電。

5、全封閉結構，密封除塵效果好，基本不存在物料粉塵泄露現象。

6、篩面可方便地加設多種清網裝置，可有效解決篩面堵塞問題，確保篩分的連續性。五種不同的清網裝置方式可供您選擇，如：彈跳球清潔網面，滾刷清潔網面，噴氣方式清潔網面，彈性刮板清潔網面，超聲波技術清潔網面。

7、噪聲污染小，噪聲<75分貝。

8、采用普通電機作為動力源，比振動電機使用壽命高數倍。

產品維護

1.在對方形搖擺篩進行周檢時，要將設備所有松動的螺栓進行緊固，尤其是激振器、篩面和支承裝置的螺栓要特別留意，而且嚴禁野蠻操作，防止損壞設備。

2.日常要仔細檢查設備三角帶的張緊程度，適當張緊。

3.篩框是設備的重要部件，日常要多加留意主梁和全部橫梁的焊縫情況，全面保證焊縫嚴實，不會出現裂紋情況。

4.對篩網進行維護時，要對磨損嚴重的篩網進行更換，即使是新篩網， 也要每隔4-8h重新張緊一次，直到張緊為止。

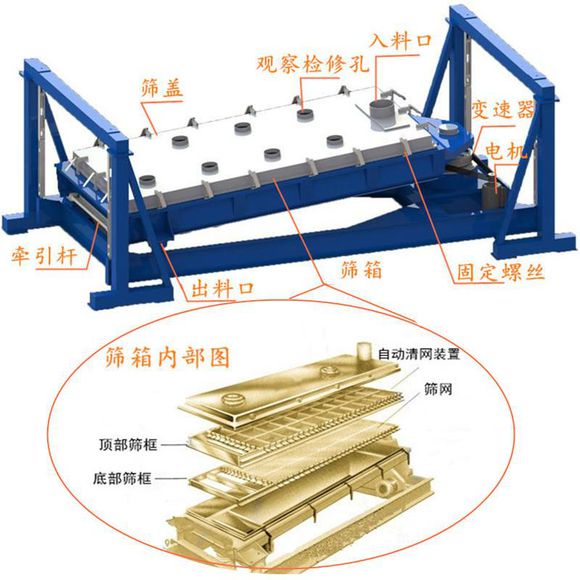

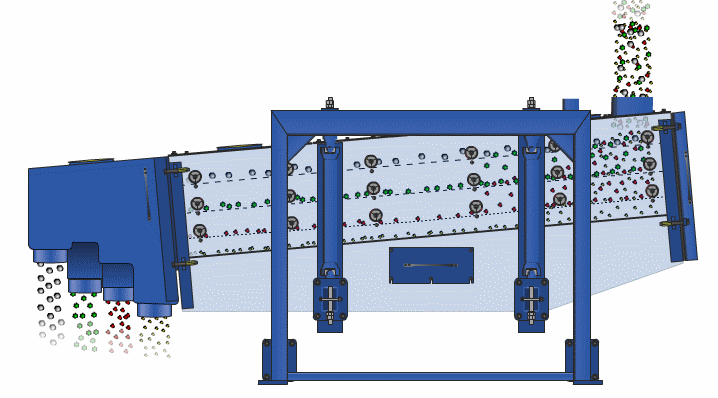

工作原理

方形搖擺篩的篩面是水平或微傾斜布置的，一般傾斜的角度為0到5度之間，當篩機正常啟動后，篩箱就會在慣性力的作用下作前后往復式運動，并帶動著篩面作周期性搖擺，物物料從中心到外緣在整個篩面上均勻分散，作平面回旋式運動，由此小于篩面孔徑的物料通過篩孔落到下物被成功分離排出，而較大顆粒的物料連續翻滾作跳躍式運動被運送到出口處，出口處是一個可調節的導向裝置，可有效控制物料的流量大小，并能控制物料在篩面上的停留時間，到此從而完成篩分工作。

從方型搖擺篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響，有鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。

生產實例

技術參數
