旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

產品特點

1）體積小、重量輕、移動方便、出料口方向(360°)可調整，粗、細料自動排出，可自動化或人工作業。

2）篩分精度高、效率高，粉、粒、粘液類均可使用。

3）篩網不阻塞、粉末不飛揚、篩分可達500目（28微米）過濾可達5微米。

4）網架設計（單網雙箍、子母式）、篩網使用長久、換網方便、僅需3—5分鐘、操作簡單、清洗方便。

5）無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作。

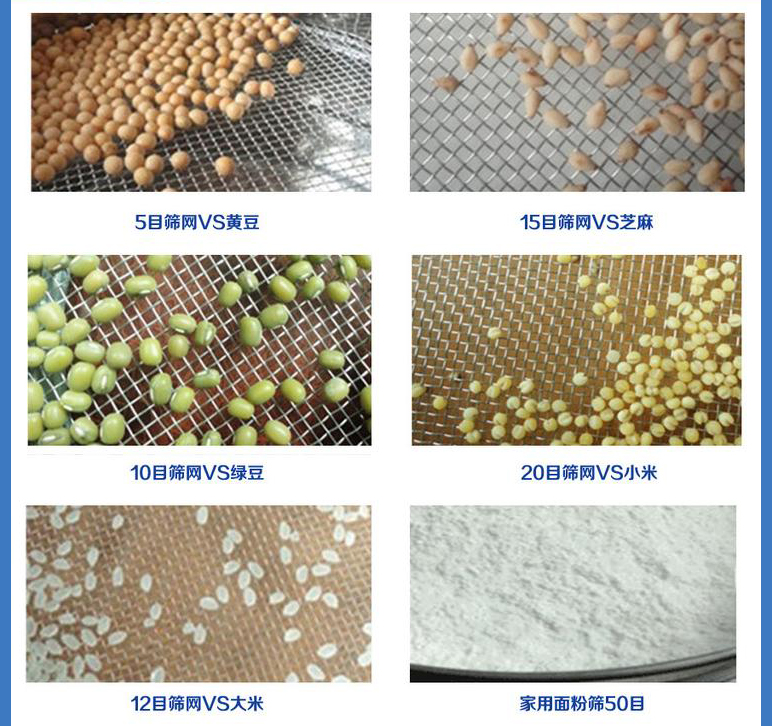

篩分范圍

工作原理

三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，然后完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

如何選購振動篩

1）您需要篩分什么物料？需要多大尺寸、幾層篩網？

2）您是用來除雜、過濾？篩分處理量需要達到多少？

3）您需要什么材質(全不銹鋼、接觸物料不銹鋼)的旋振篩？

生產實例

技術參數
